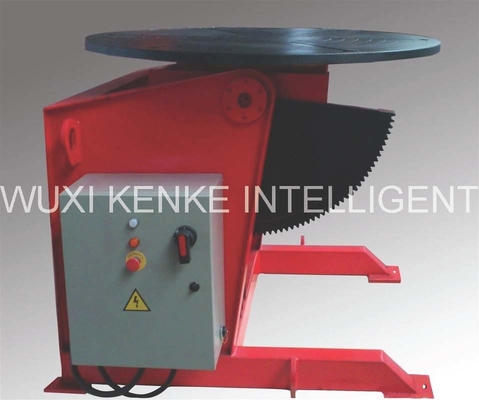

میز گردان مینی چرخشی جوشکاری دوار برای فلنج لوله 2000 کیلوگرم

2t Welding Positioner برای دستگاه جوش روتاری جوشکاری فلنج لوله

موقعیت‌دهنده جوش HBJ20 عمدتاً از واحد چرخش و کج کردن میز کار تشکیل شده است.با استفاده از تیتراژ و چرخش میز کار، می توان قطعه کار ثابت شده روی میز کار را در موقعیت ایده آل برای جوشکاری و مونتاژ قرار داد.

دستگاه چرخش عمدتاً برای به حرکت درآوردن حرکت چرخشی قطعه کار انجام شده توسط موتور AC برای به حرکت درآوردن کرم کاهنده استفاده می شود.پایه خروجی کاهنده چرخ دنده کرم مشبک با بلبرینگ چرخان جهت چرخش است.یاتاقان چرخشی با میز کار مرتبط است تا چرخش میز کار را همراهی کند.

سرعت چرخش میز کار با اینورتر کنترل می شود و به سرعت جوش رضایت بخش می رسد.این به صورت اختیاری مجهز به سوئیچ پا برای کنترل جهت چرخش میز کار است.

چرخش موقعیت‌دهنده از یک موتور برای راندن کرم کاهنده دو مرحله‌ای استفاده می‌کند که برای دستیابی به آن، پینیون خروجی آن با چرخ دنده‌های بخش مشبک می‌شود.پینیون که چرخ دنده بخش را به حرکت در می آورد، روی شفت بلند نصب شده است.درایو انعطاف پذیر می تواند در برابر فیبریلاسیون لحظه ای یا بار بیش از حد مقاومت کند تا از آسیب موتور و کاهش دهنده در برابر بار ضربه محافظت کند.

سیستم کنترل الکتریکی شامل جعبه کنترل الکتریکی و آویز کنترل از راه دور است.قطعات الکتریکی عمدتاً از زیمنس هستند که عملکرد قابل اعتمادی دارند.اینورتر از سیستم YASKAWA استفاده می کند که دارای ویژگی های نویز کم، صفحه نمایش دیجیتالی با دقت بالا، پایداری کلی از قابلیت ضد پارگی بالا است.
