STWB100 دستگاه بلند کردن سر و دم

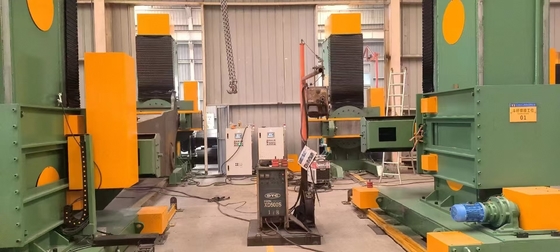

​STWB100 Head and Tail Asynchronous Lifting Positioner یک دستگاه تخصصی است که برای تسهیل جوش و مونتاژ قطعات بزرگ با تنظیم موقعیت و زاویه آنها طراحی شده است.در نتیجه افزایش راحتی عملیاتی و کیفیت جوش.​

ویژگی های کلیدی:

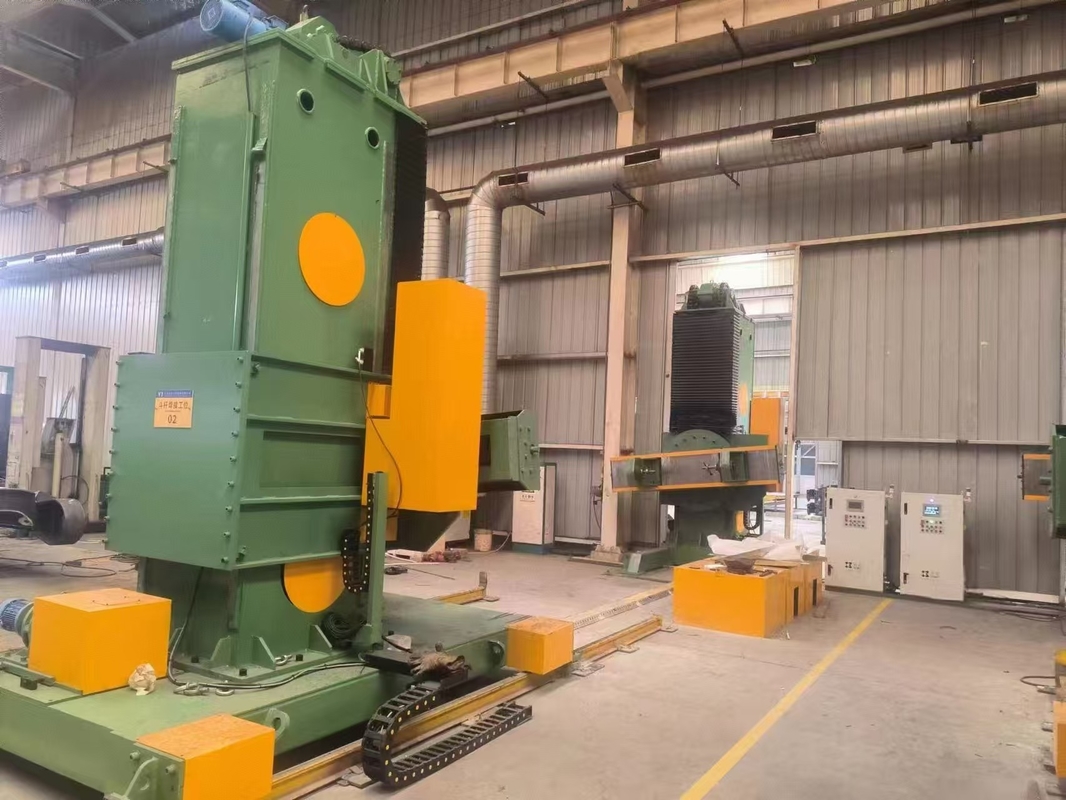

• ساختار: موقعیت دهنده به طور عمده از یک ستون فعال، یک ستون منفعل، یک واگن مسافرتی، یک مکانیسم خم، یک مکانیسم بلند، یک دستگاه رسانا و یک سیستم کنترل تشکیل شده است.​

• طراحی ستون: ستون ها دارای ساختار جعبه ای حفره ای هستند که از فولاد پروفایل شده و صفحات فولاد کربن با کیفیت بالا از طریق جوش ساخته شده اند.ستون های اتخاذ یک قطب مستطیل و راه آهن راهنما پیکربندی، با ریل های راهنمای ساخته شده از فولاد 45 # ، پس از جوش ، گرم کردن تخفیف و ماشینکاری دقیق برای اطمینان از سفتی و قدرت عالی انجام می شود ،حفظ عملکرد بدون تغییر شکل در طول استفاده طولانی مدت.​

• محموله ی مسافرتی ستون غیرفعال: ستون منفعل بر روی یک واگن مسافرتی که شامل پایه، چرخ های مسافرتی، شاخه محرک، شاخه محرک، اجزای انتقال و کلیمپ های ریل است نصب می شود.پایه یک ساختار قاب مستطیل است که از پروفایل ها و صفحات جوش داده شده استقطعات مانند چرخ های مسافرتی، شاخه های محرک و شاخه های محرک از فولاد کربن با کیفیت بالا ساخته شده اند.​

• مکانیسم شیب: این مکانیسم شامل یک واحد درایو و لوازم جانبی است. واحد درایو از یک موتور ترمز AC که با یک کاهش دهنده دنده کرم همراه است استفاده می کند. پیون خروجی کاهش دهنده دنده کرم با یک پرتوی چرخش متصل می شود.,تسهیل چرخش میز کار. ویژگی های خود قفل کننده ترکیبی موتور ترمز AC و چرخ کرم تضمین می کند که میز کار می تواند به طور ایمن در هر موقعیت قفل شود.​

• محموله چرخش: یک پرتوی چرخدار تک ردیف استفاده می شود که ساختار منطقی، سفتی خوب، وزن کم و عمر طولانی تری را ارائه می دهد.آن را با یک مهر لاستیکی مقاوم در برابر گرما برای جلوگیری از نشت روان کننده و ورود گرد و غبار خارجی مجهز است، که آن را برای محیط های جوش خشن مناسب می کند.​

• مکانیسم بلند کردن: این مکانیسم شامل یک موتور کاهش دهنده، دوچرخه های چرخدار، زنجیرها، دستگاه های هدایت و ضد وزنه است، این مکانیسم توسط موتور کاهش دهنده که دوچرخه های چرخدار و زنجیرها را حرکت می دهد، کار می کند.که باعث می شود صفحه کشویی عمودی در امتداد ریل های راهنما حرکت کندویژگی های خود قفل دوگانه موتور ترمز AC و چرخ کرم اطمینان می دهد که صفحه کشویی می تواند به طور ایمن در هر موقعیت قفل شود.​

• دستگاه هدایت: اتصال ستون و صفحه کشویی، دستگاه هدایت دارای ظرفیت حمل سنگین است. چهار مجموعه از مجموعه چرخ های هدایت بر روی صفحه کشویی نصب شده است.هرکدام متشکل از سه رول با مکانیسم تنظیم عجیب و غریباین طراحی اجازه می دهد تا فاصله بین دستگاه هدایت و ستون به راحتی تنظیم شود و پوشش های محافظ فراهم می شود.​

دامنه تحویل:

1. واحد اصلي: از جمله ستون فعال، ستون منفعل، واگن مسافرتی، مکانیسم خم و مکانیسم بلند.​

2. سیستم کنترل الکتریکی: عملکردهای مختلف موقعیت گیر را مدیریت می کند و عملکرد مناسب را تضمین می کند.​

3. پنل کنترل: به اپراتورها اجازه کنترل و تنظیم تجهیزات را می دهد.​

4. داربست از راه دور: قابلیت های عملیاتی از راه دور را فراهم می کند و راحتی و ایمنی را افزایش می دهد.​

از طریق طراحی پیشرفته و تولید با کیفیت بالا ، STWB100 Head and Tail Asynchronous Lifting Positioner کارایی و قابلیت اطمینان را در جوش و مونتاژ قطعات بزرگ تضمین می کند.
