پلت فرم بلند کردن سنگین برای جوش طولی قطر بزرگ لوله

پلت فرم بلند کردن سنگین برای جوشیدن بخیه طولی لوله های قطر بزرگ

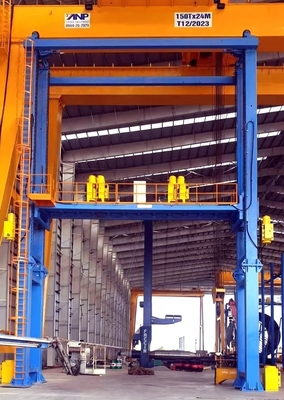

پلت فرم جوش نوع گانتری MH150 یک سیستم بلندسازی صنعتی است که برای جوش لوژد طولی با دقت بالا بر روی قطعات تولیدی بالینی فوق العاده بزرگ مانند برج های بادی طراحی شده است.ظرف های تحت فشار، یا لوله های فولادی ساختاری. با حداکثر ضربه بلند 7500 میلی متر و پهنای پلتفرم 15 متر × 9.8 متر، عملکرد قوی، ظرفیت بارگذاری بالا و سیستم های ایمنی قابل اعتماد اپراتور را ارائه می دهد.

مرور سیستم

• ساختار:
  این سیستم متشکل از دو ستون عمودی (بخش بالا و پایین) ، یک پلت فرم بلند، مکانیسم بلند، ماژول های دو محور موتورهای اسلایدی، نردبان های ایمنی و یک سیستم کنترل الکتریکی کامل است.

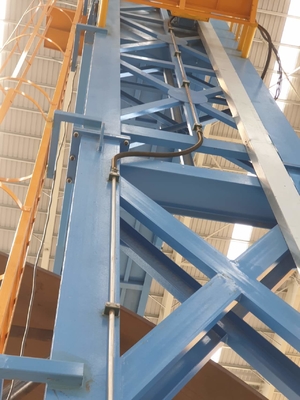

• ستون ها:
  ساخت از پروفایل ها و صفحات جوشیده شده. بخش بالایی شامل مسیرهای عمودی برای حرکت دقیق بالا / پایین پلتفرم است. طراحی اطمینان از سفتی عالی و تعادل ساختاری را تضمین می کند.

• پلت فرم بلند کردن:
  ساخته شده از پروفایل و ورق فریم جوش با کف ضد لغز و سه طرف محافظ. این پلت فرم ادغام:

  • ماشین راهنما با شش مجموعه از چرخ های راهنما قابل تنظیم عجیب و غریب

  • سیستم متوقف کردن سقوط که به صورت مکانیکی در صورت شکست زنجیره گاراژ را قفل می کند.

  • دو واحد اسلایدی موتوری (300 × 300 میلی متر) برای نصب مشعل جوش ، با هدایت خطی قفسه و پیین.

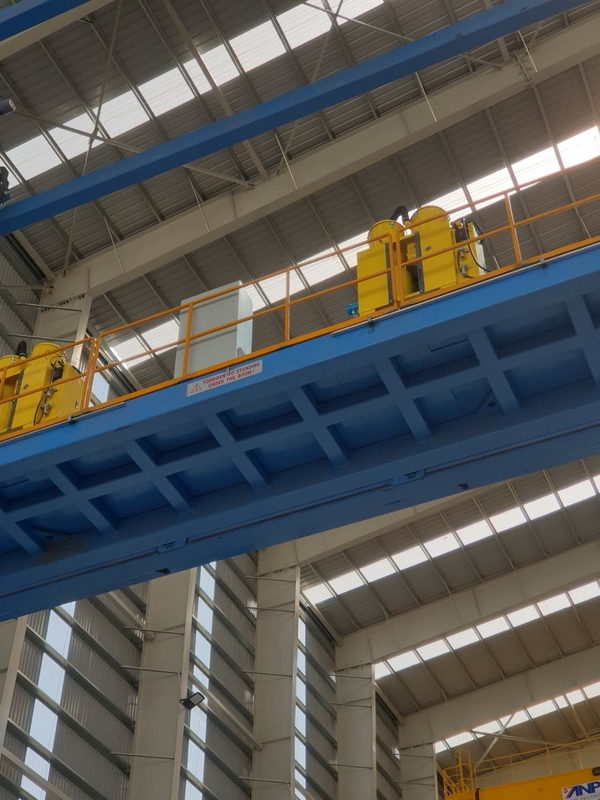

• مکانیسم بلند کردن:
  از دو موتور ترمز 3 kW AC با سیستم زنجیره ای و چرخ چرخدار استفاده می کند، مجهز به ضد وزن برای بلند کردن صاف و پایدار.

مشخصات فنی

ویژگی های کلیدی

• موتورهای بلند کننده دوگانه با ضد وزن برای حرکت عمودی صاف

• ساختار جوشیده سنگین، مناسب برای لوله های بزرگ تا قطر 15 متر

• مجموعه چرخ های راهنمای ضد حرکت قابل تنظیم برای هدایت عمودی دقیق

• مکانیسم ایمنی یکپارچه ضد سقوط

• مکانیزم های دو محوری برای موقعیت انعطاف پذیر مشعل جوش

• طراحی شده برای انجام کار مداوم (24/7) در محیط های مرطوب و ساحلی
