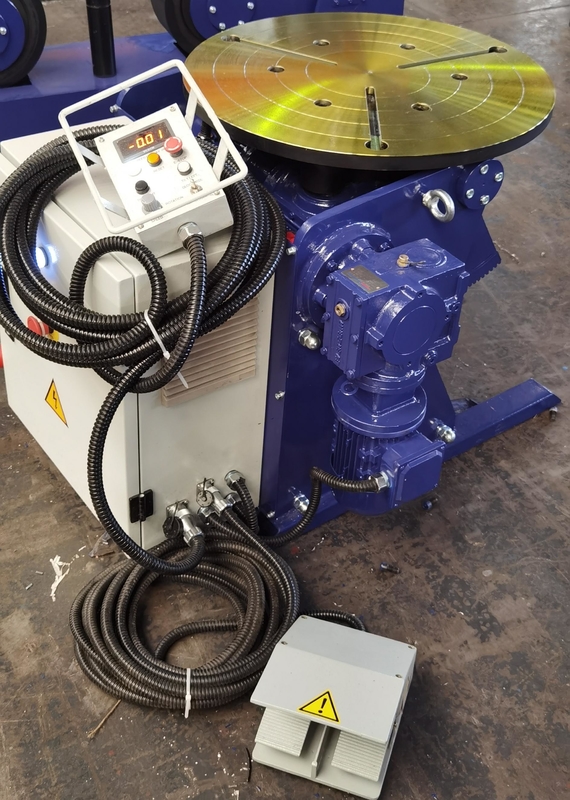

HBJ03 0.3 تن موتر محور 600 میلی متر قطر میز کار

راه حل فشرده و چند منظوره برای موقعیت دادن قطعات کوچک

موقعیت دهنده جوشکاری HBJ03 یک تکیه / چرخش خم شده و قابل اعتماد است که برای جهت گیری دقیق قطعات کوچک و متوسط در طول جوشکاری و مونتاژ طراحی شده است.آن را ترکیبی از چرخش موتور و شیب برای دستیابی به زاویه های موقعیت بهینه، بهبود کیفیت جوش و بهره وری عملیاتی.

شرح سیستم

میز کار توسط یک موتور AC از طریق یک Reducer worm gear چرخش می یابد.تضمین چرخش صاف و دقیق.

کج شدن توسط یک کاهش دهنده کرم دو مرحله ای محرک هدایت می شود و چرخش را به یک دنده بخش منتقل می کند. یک شاخه طولانی با یک پیینون نصب شده حرکت کج شدن هماهنگ را تضمین می کند.طراحی شامل اتصال انعطاف پذیر درایو برای جذب پالس های گشتاور، به حداقل رساندن آسیب ضربه به موتور و گیربکس در هنگام اضافه بار.

سرعت چرخش از طریق یک سیستم اینورتر AC بدون گام کنترل می شود. سوئیچ پای اجازه می دهد کنترل آسان جهت چرخش را بدون دست داشته باشد.سیستم از طریق یک آویز از راه دور و جعبه کنترل الکتریکی کنترل می شود، مجهز به قطعات زیمنس و اینورتر یاسکاوا برای دقت بالا، سر و صدا کم و عملکرد ضد تداخل عالی.

مشخصات فنی

ویژگی های کلیدی

• بسته بندی و قابل حمل برای کار در کارگاه یا خط تولید

• چرخش دقیق و خم شدن از طریق اجزای مکانیکی با سفتی بالا

• اینورتر یاسکاوا برای کنترل چرخش آرام و صاف

• قطعات الکتریکی زیمنس برای قابلیت اطمینان و طول عمر

• مجهز به هر دو معلق از راه دور و کنترل پدال پا

• تعادل بار و ثبات عالی برای کاربردهای جوش کوچک
