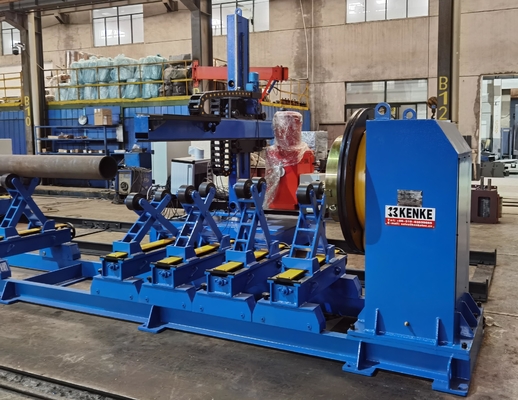

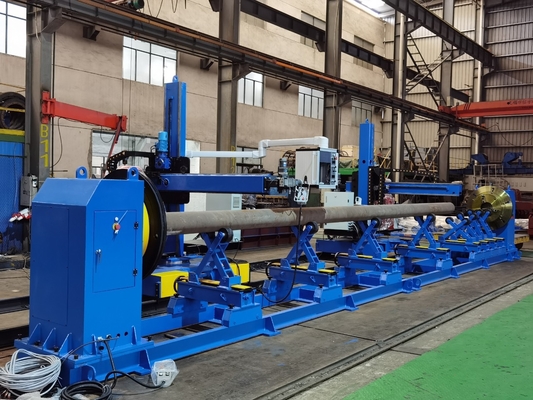

VFD TWB40 Positioner جوشکاری لوله با 3 فک چک و رول های پشتیبانی دوگانه

راه حل موقعیت گذاری سنگین برای جوش دایره ای لوله

TWB40 یک موقعیت دهنده جوشکاری لوله با عملکرد بالا است که برای چرخش دقیق و کلیمپ اجزای استوانه ای برای عملیات جوشکاری دور (حلقایی) طراحی شده است.اون يه سرپوش قدرتمند داره، رول های پشتیبانی دوگانه قابل تنظیم و یک چک 3 فک خود متمرکز برای دستکاری لوله انعطاف پذیر و ایمن.این موقعیت دهنده به ویژه مناسب برای TIG/MIG/MAG آمپرایز بالا جوش برنامه های کاربردی در ظرف های تحت فشار است، خط لوله ها و قطعات لوله ای طولانی.

ساختار و ویژگی ها

• داربست با محرک چرخدار:
  محرک اصلی چرخش شامل یک موتور AC + کاهش دهنده کرم است. خروجی دنده C45 سخت شده، یک پرتوی چرخش نصب شده بر روی قاب پایه را درگیر می کند،تضمین بهره وری انتقال بالا و چرخش پایدار.

• سیستم رول دوگانه پشتیبانی:
  دو رول پشتیبانی قابل تنظیم شامل چرخ های فولادی بر روی تخته های دستی بالا می شود.فاصله و ارتفاع رول می تواند تنظیم شود تا بتواند قطر ظرف را تا 720 میلی متر (یا 1150 میلی متر با آداپتورهای نوزل) تنظیم کند. یک پیچ پیشرو دستی + سیستم بوگی اجازه می دهد تا موقعیت خطی رولر صاف.

• فریم پایه سنگین:
  پایه از فولاد و صفحه های ضخیم و پروفایل شده جوش داده شده است. رابط های ماشین آلات تضمین هماهنگی مناسب سر و پشتیبانی های رول.

• 3-فک خود محور چاک:
  چک استاندارد اجازه می دهد تا به سرعت کلیمپ پایپ ها را در محدوده قطر 100 × 500 میلی متر قرار دهد. از طریق بولت های T به میز چرخشی نصب می شود.

• سیستم کنترل:
  مجهز به VFD برای تنظیم سرعت بدون گام و یک جعبه کنترل از راه دور 6 متری برای کار از فاصله امن.

مشخصات فنی

مزیت های اصلی

• چرخش چرخ دنده بالا برای لوله های سنگین

• سیستم پشتیبانی از رول های متنوع برای قطعات مختلف

• چک خود مرکز برای تنظیم سریع لوله

• کنترل چرخش کاملا متغیر

• سازگار با فرآیندهای TIG/MIG/MAG

• طراحی ماژولار و قابل نگهداری
