جزئیات محصول:
|
| ظرفیت بارگیری: | 3000 کیلوگرم | قطر میز کار: | 1400 میلی متر |
|---|---|---|---|
| سرعت دوران: | 0.05-0.5 دور در دقیقه | سرعت چرخش: | 0.2 دور در دقیقه |
| زاویه کج: | 0-135 درجه | ورودی برق: | به گزارش سایت کاربران |
| حالت کنترل: | پنل از راه دور + سوئیچ پا | رنگ نقاشی: | آبی، RAL 5012 |
| برجسته: | پوزیشنر جوشکاری روی میز 3 تن,پوزیشنر جوشکاری روی میز Heavy Duty, Heavy Duty Welding Positioner,heavy duty Welding Positioners |
||

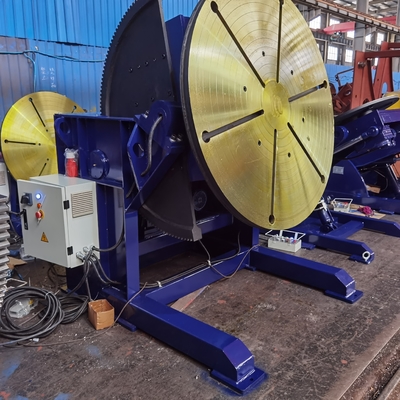

3T Welding Positioner Pipe Welding Flange Welding Single Base Typeپوزیشنرهای جوشکاری از یک مکانیسم چرخشی، یک مکانیسم گردش، یک قاب و یک سیستم کنترل الکترونیکی تشکیل شده است.می تواند با چرخاندن یا کج کردن درز در هنگام کار، درز جوش را در حالت افقی یا کشتی شکل بسازد.چرخش کاری تنظیم سرعت بدون پله فرکانس متغیر را اتخاذ می کند و بسته شدن کار شیب را از طریق دنده سکتور یا سیلندر هیدرولیک هدایت می کند.زاویه چرخش میز کار 0 ~ 120 است.می تواند کنترل مشترک با اپراتور یا دستگاه جوش را تحقق بخشد.سیستم کنترل را می توان به سه نوع کنترل دیجیتال دکمه پیکربندی، کنترل دیجیتال سوئیچ و کنترل رله سوئیچ مجهز کرد.این محصول در جوشکاری قطعات دوار مانند شفت، دیسک، سیلندر و ... کاربرد فراوانی دارد.در حال حاضر پرکاربردترین فرم سازه ای است.
پارامترهای فنی اصلی:
| مدل | HBJ30 |
| تعداد | 1 مجموعه |
| ظرفیت رتبه بندی، تن | 3 |
| قطر میز کار، میلی متر | Φ1400 |
| ارتفاع مرکز کج | 1200 |
| سرعت چرخش، دور در دقیقه | 0.05 ~ 0.5 |
| کنترل سرعت چرخش | کنترل فرکانس متغیر بدون استپ با اینورتر AC |
| قدرت موتور چرخشی، کیلووات | 1.1 |
| زاویه کج، درجه | 0 تا 135 |
| قدرت موتور کج کننده، کیلووات | 2.2 |
| سرعت چرخش، دور در دقیقه | 0.2 |
| حداکثر نقطه مرکزی، میلی متر | 200 |
| مرکز گرانش حداکثر، میلی متر | 300 |
| کنترل از راه دور آویز | آره |
| سوئیچ پا | آره |
بسته بندی برای حمل و نقل دریایی با جعبه چوبی

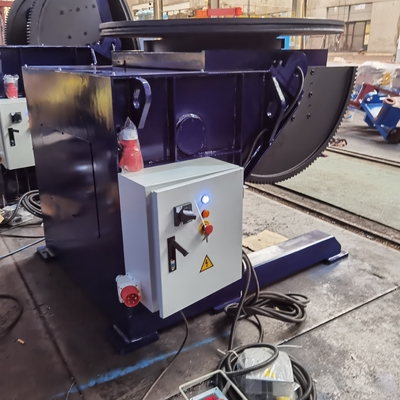

موقعیت گیر جوش نوع HBJ30 عمدتاً از واحد چرخش و کج کردن میز کار تشکیل شده است.با استفاده از تیتراژ و چرخش میز کار، می توان قطعه کار ثابت شده روی میز کار را در موقعیت ایده آل برای جوشکاری و مونتاژ قرار داد.دستگاه چرخش عمدتاً برای به حرکت درآوردن حرکت چرخشی قطعه کار انجام شده توسط موتور AC برای به حرکت درآوردن کرم کاهنده استفاده می شود.پایه خروجی کاهنده چرخ دنده کرم مشبک با بلبرینگ چرخان جهت چرخش است.یاتاقان چرخشی با میز کار مرتبط است تا چرخش میز کار را همراهی کند.سرعت چرخش میز کار با اینورتر کنترل می شود و به سرعت جوش رضایت بخش می رسد.این به صورت اختیاری مجهز به سوئیچ پا برای کنترل جهت چرخش میز کار است.چرخش موقعیت‌دهنده از یک موتور برای راندن کرم کاهنده دو مرحله‌ای استفاده می‌کند که برای دستیابی به آن، پینیون خروجی آن با چرخ دنده‌های بخش مشبک می‌شود.پینیون که چرخ دنده بخش را به حرکت در می آورد، روی شفت بلند نصب شده است.درایو انعطاف پذیر می تواند در برابر فیبریلاسیون لحظه ای یا بار بیش از حد مقاومت کند تا از آسیب موتور و کاهش دهنده در برابر بار ضربه محافظت کند.سیستم کنترل الکتریکی شامل جعبه کنترل الکتریکی و آویز کنترل از راه دور است.ارگان های الکتریکی عمدتاً از زیمنس هستند که عملکرد قابل اعتمادی دارند.اینورتر از سیستم YASKAWA استفاده می کند که دارای ویژگی های نویز کم، صفحه نمایش دیجیتالی با دقت بالا، پایداری کلی از قابلیت ضد پارگی بالا است.
